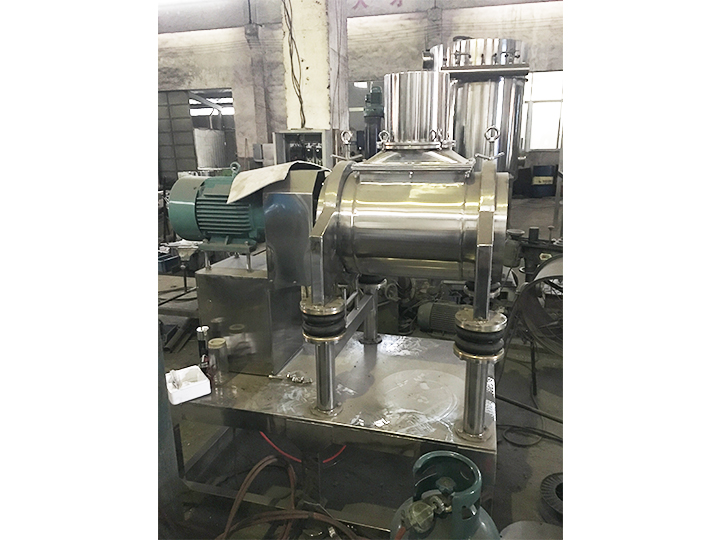

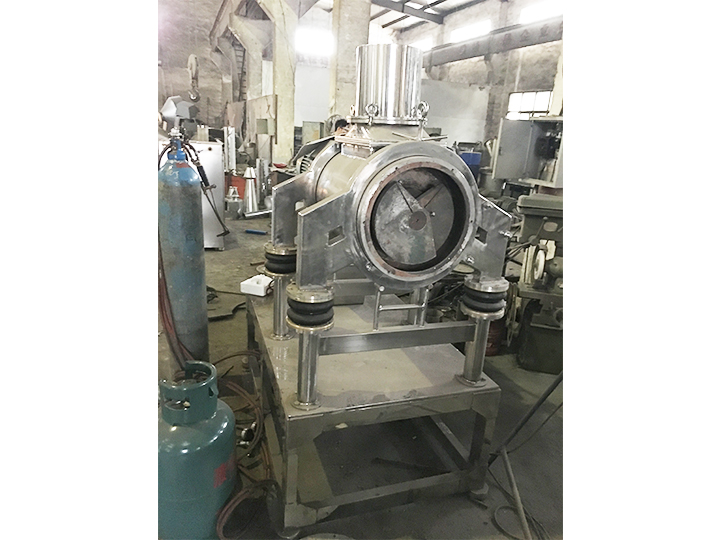

振動磨也叫振動磨粉碎機,是利用圓筒的高頻振動,筒中的鋼球或鋼棒介質依靠慣性力沖擊物料,介質沖擊物料時的加速度可達10g-15g,是一種新型的高效制粉設備,有單筒式、雙筒式和三筒式三種結構型式,用來阻隔磨機工作時發出的噪音,以減少噪音對整個工作區的影響,底架和機體支架通過彈性支撐把機體彈性托起,并保持驅動電機與振動主體撓性聯接距離不變。具有結構緊湊、體積小、重量輕、能耗低、產量高、粉磨粒度集中、流程簡化、操作簡單、維修方便、襯板介質更換容易等優點。
158-6114-3550
振動磨機由雙圓筒依靠聯接板固定成一體,聯接板上同時固定著激振器,且激振器需通水冷卻,雙圓筒由隔振彈簧支承,彈簧支座固定在不參振的底架上。
由電動機通過撓性聯軸器和萬向聯軸器帶動激振器的軸旋轉,激振器的軸上帶有偏心塊,由于帶偏心塊軸的旋轉使雙圓筒做近似的圓振動。筒體內充填研磨介質(鋼球或鋼棒)和待粉磨物料,物料既可從上圓筒的進料口進入,上圓筒內粉磨完畢的物料流入下圓筒繼續粉磨,最后從下圓筒的出料口排出,即單進單出;物料也可同時進入上下圓筒進行粉磨,然后同時排出,即雙進雙出或雙進四出。筒體做圓振動時,筒內的介質和物料在筒內翻轉,互相沖擊,這種有規律的翻轉、沖擊和介質的自轉,使物料在短時間內得到粉碎,并達到理想的粉碎效果,圓筒筒體由外筒、內襯筒和端蓋組成。
內襯筒是可更換的,由耐磨材料制成。 ZM系列振動磨的激振器由四組主副偏心塊組成,調整副偏心塊和主偏心塊的相位角,可改變激振力的大小,從而達到調整振幅大小的目的,振動磨雙振幅的近似值可以從振幅標示牌上讀出。圓筒內的粉磨介質有鋼球或鋼棒兩種。相同直徑和級配的情況下,鋼棒做介質時的產率要高于鋼球做介質時的產率。因?yàn)橛娩撉蜃鼋橘|(zhì)時,要達到同樣的粉狀粒度,粉磨時間較長,但鋼球做介質時能達到更細的粒度。振動磨常用介質為Φ16-Φ36mm的鋼棒,鋼棒應經過滲碳和淬火,表面硬度應達到HRC55以上。入料粒度>15mm時取較大直徑,入料粒度<15mm時取較小直徑,并采用兩種不同直徑鋼棒的混合級配較好。
設備型號 | ZDM-1 |
可選磨盤材質 | 碳化鎢/鉻鋼/高錳鋼 |
應用 | 粉碎、混合與研磨制樣 |
樣品特征 | 中硬性, 硬性, 脆性的, 含纖維的 |
磨盤裝料容積 | 100 ml |
其他可選磨盤容積 | 50ml/100ml/200ml/300ml/400ml(可根據需求定制) |
裝料粒度 | <13 mm |
出料粒度 | <75μm(200目) |
控制方式 | 時間繼電器控制 |
磨樣時間設定 | 001秒 ~ 999秒 |
磨樣效率 | 0.5~3分鐘(根據細度要求可適當延長) |
壓緊方式 | 快速壓緊裝置 |
設備外形尺寸 | 720×580×1060mm |
設備重量 | 約210kg(不包含磨盤) |
電源電壓 | AC 380V±5%,50Hz,三相五線制 |
電機功率 | 1.5 kw |
電機轉速 | 1400 r/min |
使用環境 | 推薦使用狀態:環境溫度1~40℃;如使用環境溫度在零下或高原地區請?zhí)崆芭c廠家說明。 |
詳細技術參數請咨詢客服
