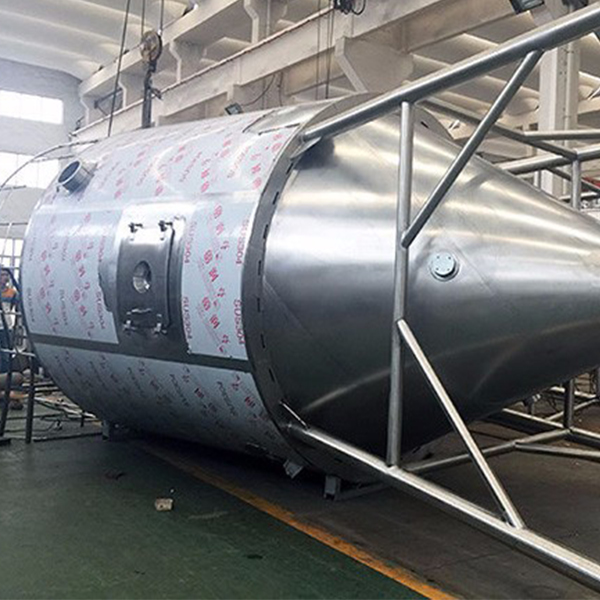

該機采用全封閉形式,所有部件均采用不銹鋼制造,配有三級凈化裝置,過濾后的空氣達十萬級要求.筒體裝有冷壁裝置,使壁溫<80℃,物料在壁上停留也不焦化變質現象,大大增加了收粉率(達95%以上),而且不會產生混藥現象和粘壁現象。
基本原理:中藥浸膏高速離心噴霧裝置是離心式噴霧干燥技術在特定物料干燥中的應用,也是利用高速離心式霧化器使物料分散成霧狀,與熱空所充分接觸,完成瞬間干燥,形成粉狀成品的干燥裝置。
中藥浸膏專用干燥機是專門用來解決中藥浸膏和植物提取液的噴霧干燥機,它解決了物料在原LPG高速噴霧干燥機在中藥浸膏干燥中出現的以下情況:
1、 物料粘壁,收粉率低;
2 、物料在壁上停留時間長,產生物料的焦化變質現象
3 、難以清洗,不符合GMP要求;
4 、產量低:LPG-150型噴霧干燥機,其產量只能處理50-60kg/h料液。
鑒于以上狀況,我廠根據中藥浸膏的物料性質與工藝要求設計中藥浸膏干燥機難題,干燥后的物料顏色好、不變質、大大地提高了工廠的經濟效益,中藥浸膏與LPG高速離心噴霧干燥機相比有以下特點:
1 、采用了三級空氣凈化,使進風達到30萬級要求;
2 、采用了冷壁裝置,使內壁溫度達到80℃,物料在壁上停留也不焦化;
3、 整個體積是原LPG標準離心噴霧的3.5倍。
4 、采用快開沖洗裝置,適用于多品種生產要求
5 、除塵采用了濕式除塵,使粉塵無外出,符合環保要求;
6 、采用氣掃裝置,其效果更令人滿意;
7 、提供霧化器2臺,并采用變頻調速
8 、采用了PLC控制,程控系統屏幕顯示;
9 、可以配帶沖洗裝置
10 、可以配采用干空氣密封閉輸送;
產品特點
1、 塔體具有冷風夾套;
2 、塔體上裝有自動振打裝置;
3 、塔體、管路配有快開清洗孔及排污孔;
4 、可以配自動控制恒溫加料罐;
5 、可以配手工高壓洗塔隨機附件;
6 、與物料接觸的部分采用不銹鋼材料制作;(或全不銹鋼制造)
7 、物料收集采用兩極旋風除塵裝置,或一級旋風除塵器和濕式除塵器;
8 、進風溫度實現自動控制及連續裝置。
9 、可以配氣掃裝置。
工藝流程
結構示意
技術規格
型號 | ZLPG-15 | ZLPG-20 | ZLPG-25 | ZLPG-32 | ZLPG-38 | ZLPG-40 | ZLPG-47 | ZLPG-52 | ZLPG-58 | |
水份蒸發量 | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 200 | 300 | |
料液處理量 | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
成品產量 | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 28-42 | 36.8-56.4 | 55-85 | |
濕物料含固量 | 18-25 | |||||||||
成品含水量 | 3-5 | |||||||||
電功率 | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
加熱源 | 蒸氣+電 | |||||||||
產品收集方式 及一次收集效率 | 一點或兩點收集:一次收集小輪車≥95% | |||||||||
自控儀表 | 溫度與壓力自動控制、調節,聯鎖報警 | |||||||||
進風溫度 | 150-200 | |||||||||
出風溫度 | 80-100 | |||||||||
外形尺寸 | 長 | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
寬 | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
高 | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 |
詳細技術參數請咨詢客服
